Установка карты WLAN Mini PCI-E в Notebook Acer TravelMate 5720/5320 Series.
- Выключите Notebook.
- Разблокируйте аккумуляторную батарею.

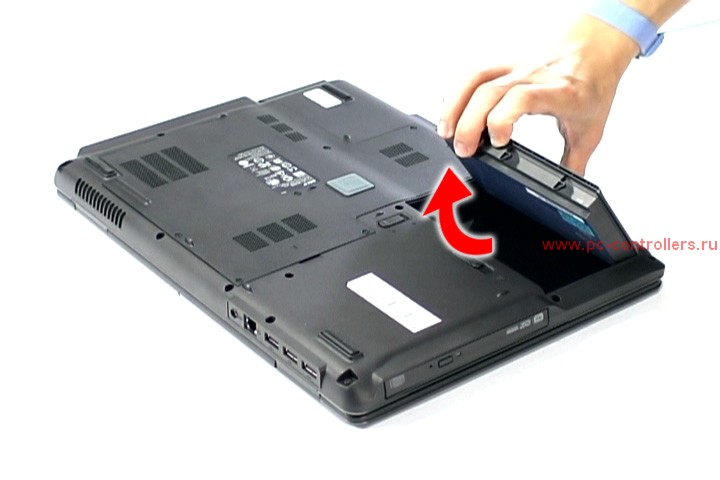

- Сдвиньте защёлку и извлеките батарею.

- Удалите 7 винтов крепления нижней крышки.

- Снимите нижнюю крышку.

- Найдите разъём Mini PCI-E, он находится сзади по центру.

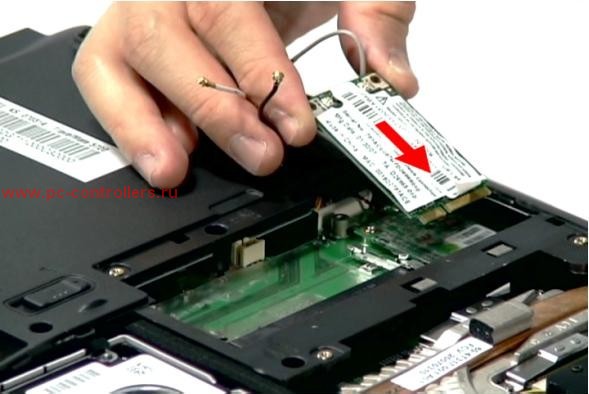

- Установите модуль WLAN, соблюдая соответствие расположения ключа.

- Закрепите модуль WLAN 2-я винтами.

- Подключите антенные кабели к модулю WLAN.

- Закрепите нижнюю крышку 7-ю винтами.
- Включите Notebook.
- Установите драйвера для модуля WLAN.
Устройство готово к работе.
- Если в Notebook уже установлен модуль WLAN:
а) Отсоедините антенные кабели

б) Отверните 2-а винта крепления модуля WLAN.

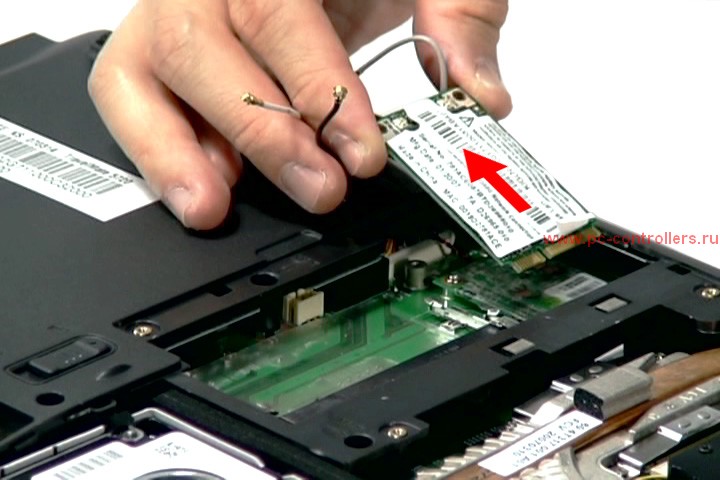

 в) Извлеките модуль WLAN.

- Повторите пункты с 7 по 10.
На этом видео ролике Вы можете в подробностях увидеть весь процесс замены Mini PCI-E контроллера
|
